提升机的结构型式为卷筒缠绕式，由电动机、减速器、主轴装置(包括主轴、卷筒和底座等)、盘形制动器、深度指示器、液压站和电控系统等组成。
工作(环境)条件
隔爆型提升机工作时，周围空气中的煤尘，甲烷爆炸性气体不应超过《煤矿安全规程》中规定的浓度。
其他要求应符合AQ1035-2007中5.1.2~5.1.4的规定。

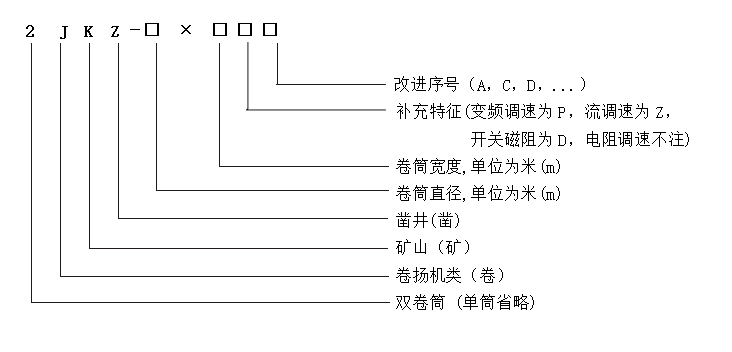

产品型号
参数表
| 序号 | 产品型号 | 卷筒 | 钢丝绳最大静张力 | 钢丝绳最大静张力差 | 钢丝绳最大直径 | 提升高度或运输长度 | 最大提升速度 | 优先选用减速器速比 | 电动机转速(不大于) | |||||
| 个数 | 直径 | 宽度 | 两卷筒中心距 | 一 | 一 | 一层 | 二层 | 三层 | ||||||
| 缠绕 | 缠绕 | 缠绕 | ||||||||||||
| m | kN | mm | m | m/s | r/min | |||||||||
| 1 | JKZ-2.8×2.2P | 1 | 2.8 | 2.2 | / | 180 | 40 | 380 | 797 | 1259 | 5.68 | 15.5 | 600 | |
| 2 | JKZ-3.2×2.6P | 1 | 3.2 | 2.6 | / | 200 | 42 | 515 | 1065 | 1663 | 6.48 | 15.5 | 600 | |
| 3 | JKZ-3.2×3P | 1 | 3.2 | 3 | / | 200 | 42 | 595 | 1229 | 1919 | 15.5 | 600 | ||
| 4 | JKZ-3.6×3P | 1 | 3.6 | 3 | / | 220 | 44 | 633 | 1306 | 2038 | 7.3 | 15.5 | 600 | |
| 5 | JKZ-4×3P | 1 | 4 | 3 | / | 285 | 50 | 611 | 1261 | 1976 | 7.85 | 16 | 600 | |
| 6 | JKZ-4×3.5P | 1 | 4 | 3.5 | / | 285 | 50 | 728 | 1497 | 2332 | 7.85 | 16 | 600 | |
| 7( | 2JKZ-3×1.8P | 2 | 3 | 1.8 | 1.89 | 180 | 155 | 40 | 322 | 678 | 1080 | 6.08 | 15.5 | 600 |
| 8 | 2JKZ-3.6×1.85P | 2 | 3.6 | 1.85 | 1.94 | 220 | 180 | 44 | 360 | 752 | 1199 | 7.3 | 15.5 | 600 |
| 9 | 2JKZ-4×2.65P | 2 | 4 | 2.65 | 2.74 | 285 | 255 | 50 | 530 | 1097 | 1726 | 8.11 | 15.5 | 600 |
注：
1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。
2:最大提升速度是按第一层缠绕时的计算速度。
3:最大提升速度仅说明设备具备该能力。
说明：(1)立井中升降人员或物料的，1层;专为升降物料的，2层;
(2)倾斜井巷中升降人员或升降人员和物料的，2层;升降物料的，3层。
